Modification support de plaque d'origine Empty Modification support de plaque d'origine

Message par OtoExx le Lun 10 Aoû 2009, 00:55

Bonjour , suite a une information d'OLIVERider sur l'inclinaison (plus de trente degrés) de mon support de plaque modifier
Je me lance dans une remodification pour etre tranquille avec les MIB

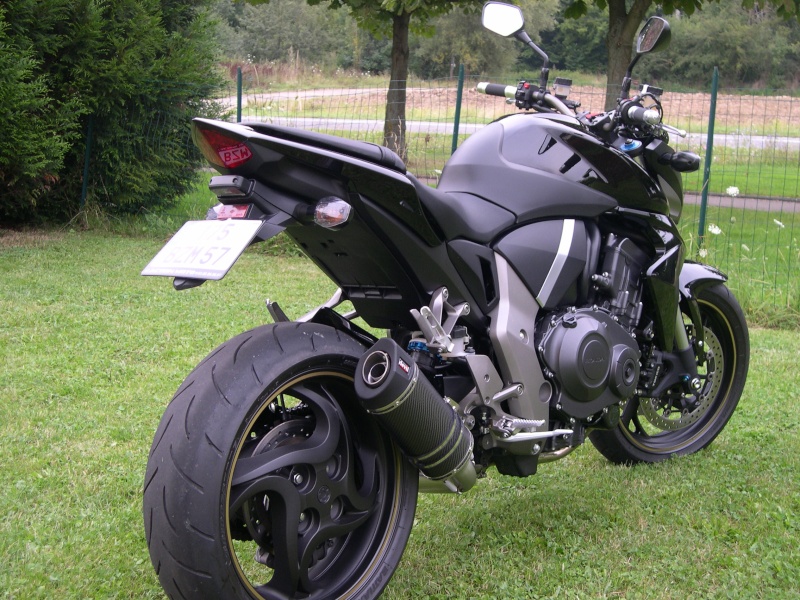

Support avant remodification


Modification support de plaque d'origine Dscn8019

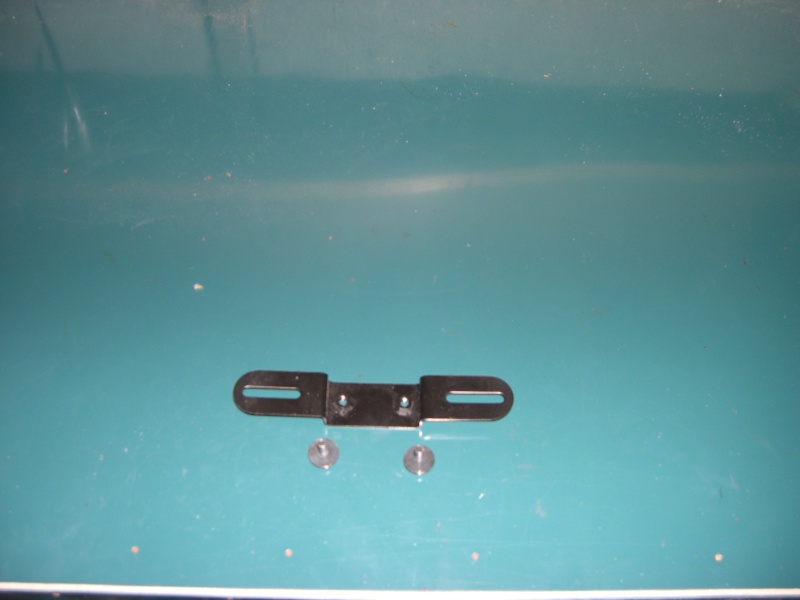

Le matos indispensable plus un support fixation de plaque faite maison (en haut a gauche)

Modification support de plaque d'origine Dscn8020

Modification support de plaque d'origine Dscn8021

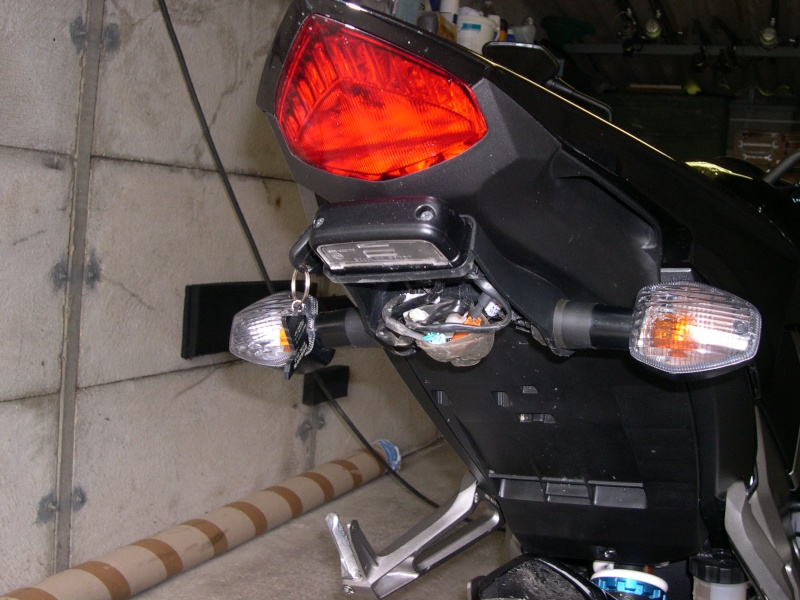

Bon nous allons commencer par démonter le support sur la machine (5 vis cruciforme)

Modification support de plaque d'origine Dscn8022

Nous voilà à l'étape du redimentionnement du support de plaque proprement dit .
Si dans votre cas vous avez le support qui est totalement d'origine il vous faut une étape suplementaire couper a la base de fixation sur la coque couper au ras du support de clignotant
perçage du support de clignotant de part en part suivant gabarit d'origine

Aperçu
Modification support de plaque d'origine Dscn8023

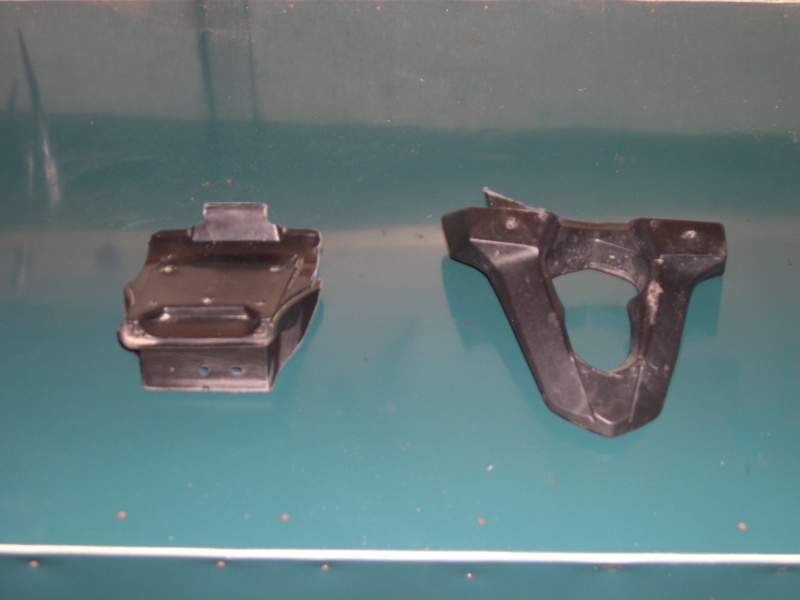

Redimentionnement du support
Avec une scie sauteuse ou scie a métaux ,je redimentionne en longueur et en largeur pour qu'il soit plus discret
Avant
Modification support de plaque d'origine Dscn8024

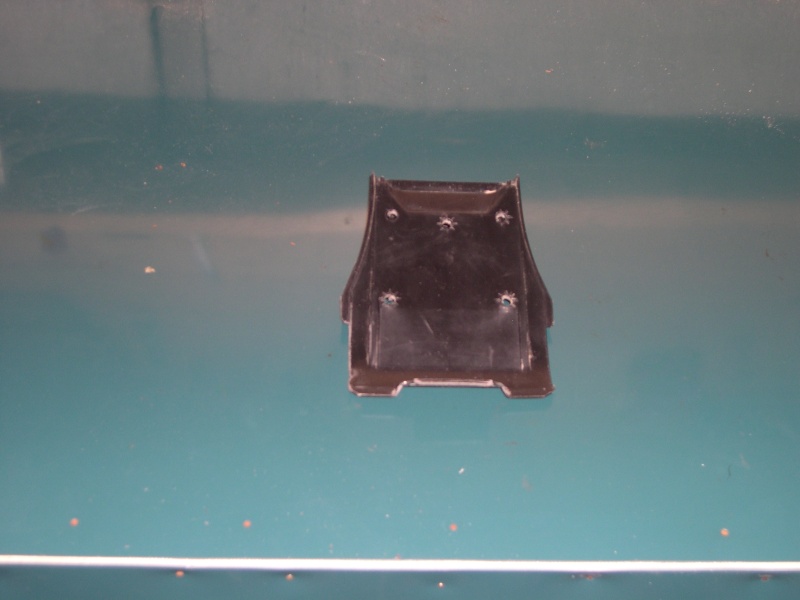

Après
Modification support de plaque d'origine Dscn8025
Modification support de plaque d'origine Dscn8026
Modification support de plaque d'origine Dscn8027

Il vous reste pour un rendu net des decoupe d'ébavurer avec du papier de verre

Fixation de la platine faite maison pour fixer la plaque

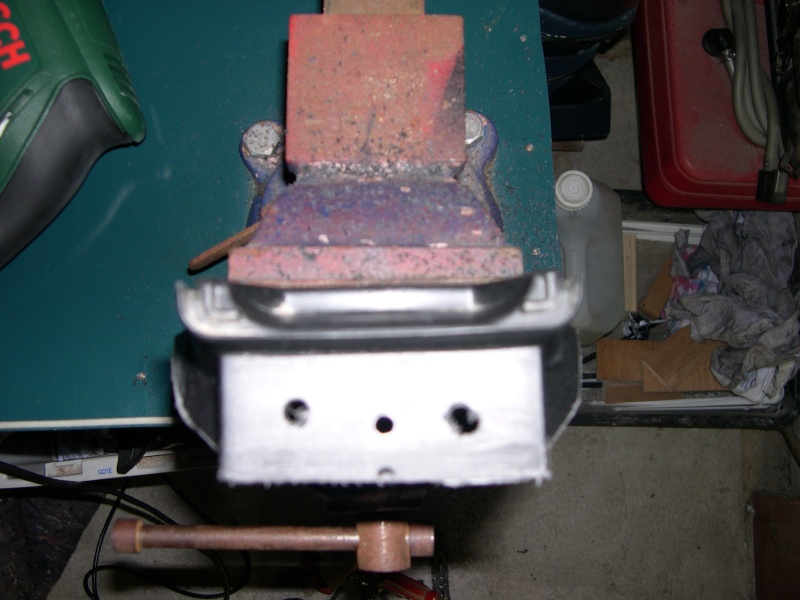

Il nous faut perçé deux trous de diamètre 8 ,et ensuite y fixer la platine

Perçage
Modification support de plaque d'origine Dscn8028

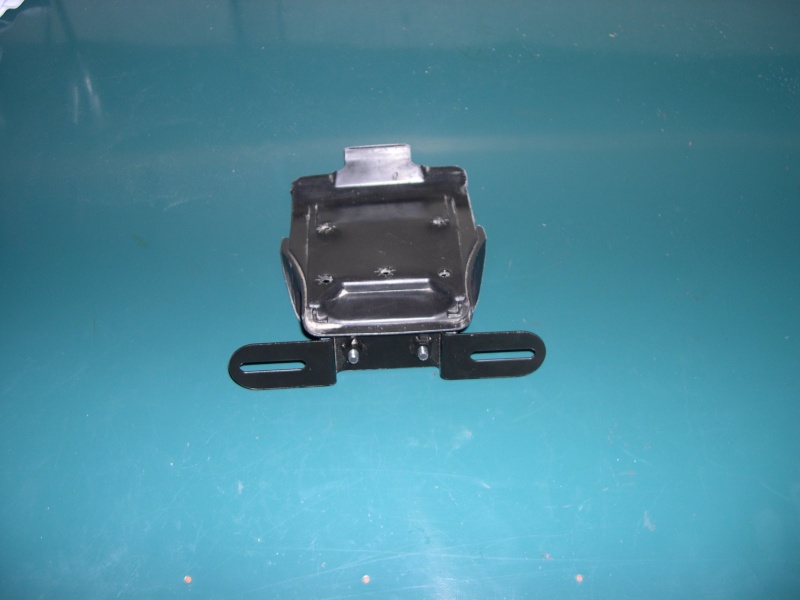

Fixation platine
Modification support de plaque d'origine Dscn8029

Ouf le gros du taf tire a sa fin il nous reste à remettre en place le tout et y fixer notre plaque

Vue du dessous après remise en place

Modification support de plaque d'origine Dscn8030

Vue sans plaque
Modification support de plaque d'origine Dscn8031

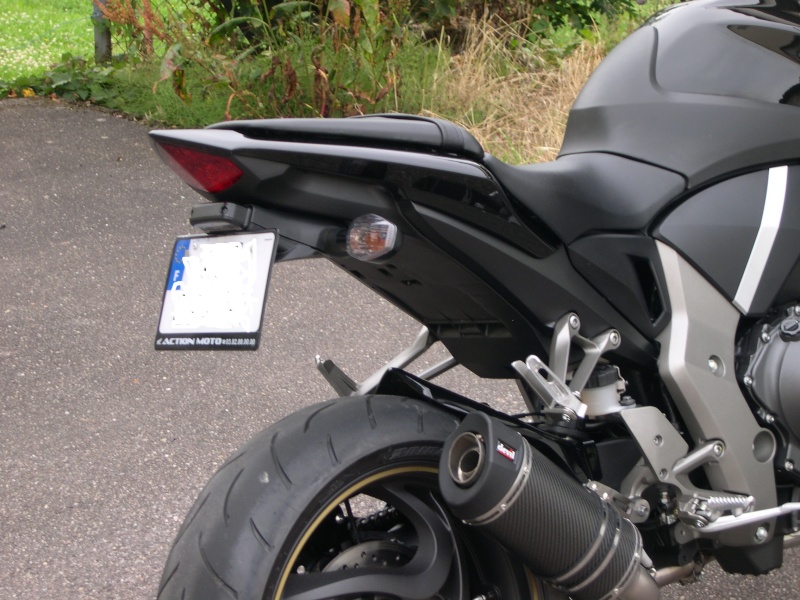

Eh bien nous voilà pret à voir le résultat final
Modification support de plaque d'origine Dscn8032

Modification support de plaque d'origine Dscn8033

Une vue d'ensemble (bon il est vrai que ma plaque est un peu balaise une plus discrette est prévue)

Modification support de plaque d'origine Dscn8111

Voilà jespère que celà pourra vous aider

OtoExx
OtoExx
OtoExx
cb50
cb50


http://linux-et-moi.blogspot.com

Revenir en haut Aller en bas

Modification support de plaque d'origine Empty Re: Modification support de plaque d'origine

Message par joe.gillian le Lun 10 Aoû 2009, 06:59

Beau tuto, féloch' clapping

joe.gillian
cb100
cb100


Revenir en haut Aller en bas

Modification support de plaque d'origine Empty Re: Modification support de plaque d'origine

Message par vince 38 le Lun 10 Aoû 2009, 12:31

bien
vince 38
vince 38
cb1000
cb1000


http://motardsinside.forumactif.com/forum.htm

Revenir en haut Aller en bas

Modification support de plaque d'origine Empty Re: Modification support de plaque d'origine

Message par touyard le Ven 12 Oct 2012, 19:29

top la modif du support de plaque !!!
merci pour ce tuto !!!
touyard
touyard


Revenir en haut Aller en bas

Modification support de plaque d'origine Empty Re: Modification support de plaque d'origine

Message par fred7100 le Mer 17 Sep 2014, 13:52

Cool c'est le tuto que je cherchais avant de me lancer mais je l'avais imaginé aussi.
Viens d'en acheter un d'occasion afin de garder le mien intacte.

Merci pour le partage.
fred7100
fred7100
cb50
cb50


Revenir en haut Aller en bas

Modification support de plaque d'origine Empty Re: Modification support de plaque d'origine

Message par touyard le Dim 05 Oct 2014, 09:07

beaux travaille !!!
touyard
touyard


Revenir en haut Aller en bas

Modification support de plaque d'origine Empty Re: Modification support de plaque d'origine

Message par fred7100 le Mer 08 Oct 2014, 10:09

Voilà colis reçu .
Opération en cours pour la version plaque inclinée.
A suivre.
fred7100
fred7100
cb50
cb50


Revenir en haut Aller en bas

Modification support de plaque d'origine Empty Re: Modification support de plaque d'origine

Message par fred7100 le Mer 08 Oct 2014, 17:41

Opération terminée.
fred7100
fred7100
cb50
cb50


Revenir en haut Aller en bas

Modification support de plaque d'origine Empty Re: Modification support de plaque d'origine

Message par Origine4 le Mer 08 Oct 2014, 18:26

Et les photos ?!
Origine4
Origine4
cb500
cb500


http://mancier.esteban@gmail.com

Revenir en haut Aller en bas

Modification support de plaque d'origine Empty Re: Modification support de plaque d'origine

Message par fred7100 le Mer 08 Oct 2014, 18:45

Ca arrive .
Dois m'inscrire sur l'hebergeur mais pas evident .


Dernière édition par fred7100 le Mer 08 Oct 2014, 19:07, édité 2 fois
fred7100
fred7100
cb50
cb50


Revenir en haut Aller en bas

Modification support de plaque d'origine Empty Re: Modification support de plaque d'origine

Message par Origine4 le Mer 08 Oct 2014, 19:00

oki Smile j'attend sa !
Origine4
Origine4
cb500
cb500


http://mancier.esteban@gmail.com

Revenir en haut Aller en bas

Modification support de plaque d'origine Empty Re: Modification support de plaque d'origine

Message par fred7100 le Mer 08 Oct 2014, 21:18

Voici les photos..

Modification support de plaque d'origine 20141010



Modification support de plaque d'origine 20141012



Modification support de plaque d'origine 20141013
fred7100
fred7100
cb50
cb50


Revenir en haut Aller en bas

Modification support de plaque d'origine Empty Re: Modification support de plaque d'origine

Message par Soub le Mer 08 Oct 2014, 21:25

sympa icon_yes

_________________
Contacter l'équipe du forum

rouler bridé c est comme péter avec un doigt dans le cul …


ma Xess ici
Soub
Soub
Moderateur


Revenir en haut Aller en bas

Modification support de plaque d'origine Empty Re: Modification support de plaque d'origine

Message par Origine4 le Mer 08 Oct 2014, 22:13

propre !
Origine4
Origine4
cb500
cb500


http://mancier.esteban@gmail.com

Revenir en haut Aller en bas

Modification support de plaque d'origine Empty Re: Modification support de plaque d'origine

Message par DroOp'S le Mer 08 Oct 2014, 23:18

Ouais, joli Trio ! Golf GTI, Bike Cannondale et CB1000R, ça le fait !

mdr Comment ça c'est pas le sujet ???? m'enfin......! mdr mdr
