[TUTO] montage rapport engager AliExpress (chinois)

Aller en bas

[TUTO] montage rapport engager AliExpress (chinois) Empty [TUTO] montage rapport engager AliExpress (chinois)

Message par Chipstade le Mar 06 Mar 2018, 18:44

Salut à tous voici le petit tutoriel du rapport engager pour cb1000r que j ai acheter sur AliExpress pour la maudite sommes de 29euro frais de port inclu. J étais très septique de la qualité etc... comparer à du GIPRO qui fais 3 a 4 fois sont prix.

Pour l installation c’est du plug and play

Pour le colis un très bon emballage pour le délai cela m’a pris 2 semaine et demi.

Voici le colis

[TUTO] montage rapport engager AliExpress (chinois) 6e667810

Le colis déballer

[TUTO] montage rapport engager AliExpress (chinois) 55f2a110

Pour le câblage c’est une cosse avec 4 emplacements mais il y a un emplacement qui est bouché. Pour l emplacement voici la photo.

[TUTO] montage rapport engager AliExpress (chinois) 99e03210

Sur le câble juste avant les cosses en métal il y a une gaine thermoretractable la remonter vers la caisse 4 empalements puis la chauffer avec un briquet voici le rendu

[TUTO] montage rapport engager AliExpress (chinois) 21202c10
[TUTO] montage rapport engager AliExpress (chinois) C6d4f510

Pour l indicateur de rapport voici comment il est .
[TUTO] montage rapport engager AliExpress (chinois) 02f81410

Place au montage

j ai décider de le placer à droite du compteur puis j ai fais passer le câblage tous le long du câble d accelerateur.
La cosse rouge ou il va falloir le brancher ce situe sous le plastique avec la bande grise du côté droit de la moto.
[TUTO] montage rapport engager AliExpress (chinois) 03420a10
[TUTO] montage rapport engager AliExpress (chinois) 6550ef10

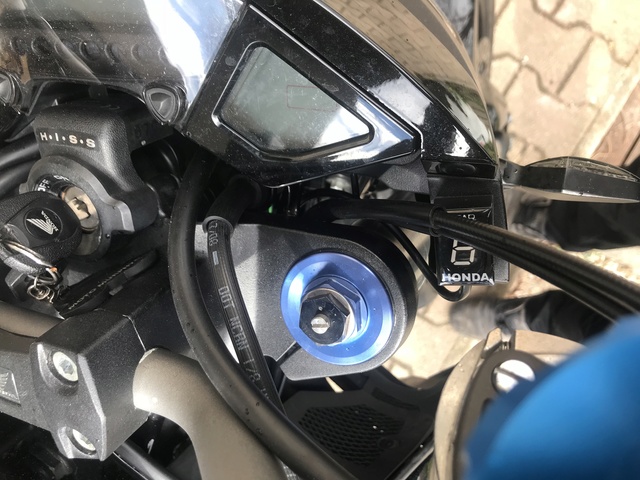

Ensuite j ai essayer de cache le fil au maximum et le reste petit rizlan ( les rizlans sont fourni avec )

[TUTO] montage rapport engager AliExpress (chinois) E05ce110
[TUTO] montage rapport engager AliExpress (chinois) F28f2210
[TUTO] montage rapport engager AliExpress (chinois) 323ccc10
[TUTO] montage rapport engager AliExpress (chinois) 430efc10

Et voilà plus cas remonter le carénage et prêt pour l initiation du rapport engagé.


L initiation c’est tres simple. Des personnes le font sur la béquille d atelier perso je l ai fais sur la route ne disposant pas de béquille pour le processus:

Mètre le contacte et court circuit sur ON car sinon il ne s’allumera pas.
Démarrer votre moto
Le rapport engager va afficher les vitesses 1,2,3,4,5,6 puis n puis 1

Passer la 1ère et rouler , Le rapport va clignoté dès qu’il affiche 2 passer la seconde ainsi dessuite jusqu’à la 6eme une fois fini il va arrêter de clignoté l initiation est terminer et il est programmé.

A vaut montage
Chipstade
Chipstade
cb50
cb50


Revenir en haut Aller en bas

[TUTO] montage rapport engager AliExpress (chinois) Empty Re: [TUTO] montage rapport engager AliExpress (chinois)

Message par Soub le Mar 06 Mar 2018, 23:02

Merci

_________________
Contacter l'équipe du forum

rouler bridé c est comme péter avec un doigt dans le cul …


ma Xess ici
Soub
Soub
Moderateur


Revenir en haut Aller en bas

[TUTO] montage rapport engager AliExpress (chinois) Empty Re: [TUTO] montage rapport engager AliExpress (chinois)

Message par SuperD1d0n le Mer 07 Mar 2018, 19:06

Cool, ca a l'air plutot simple, et pour le prix c'est pas la mort.
Je me tate car j'ai eu un indicateur de rapport engagé sur toutes mes moto, et le CB c'est le premier a pas en avoir... ca me perturbe un peu.
Bon vu les prix que j'avai trouvé, soit environ 100balles, j'avais laissé tomber l'idée, mais là à 25euros ça peut carrément le faire...
Il est bien lisible ?

SuperD1d0n


Revenir en haut Aller en bas

[TUTO] montage rapport engager AliExpress (chinois) Empty Re: [TUTO] montage rapport engager AliExpress (chinois)

Message par Chipstade le Mer 07 Mar 2018, 20:23

Il est super lisible

[TUTO] montage rapport engager AliExpress (chinois) E205db10
Chipstade
Chipstade
cb50
cb50


Revenir en haut Aller en bas

[TUTO] montage rapport engager AliExpress (chinois) Empty Re: [TUTO] montage rapport engager AliExpress (chinois)

Message par Mister Green le Mer 07 Mar 2018, 21:37

Merci pour ce tuto.
Mister Green
Mister Green
cb50
cb50


Revenir en haut Aller en bas

[TUTO] montage rapport engager AliExpress (chinois) Empty Re: [TUTO] montage rapport engager AliExpress (chinois)

Message par Borgil le Jeu 08 Mar 2018, 09:12

Le mien est placé directement sur le compteur, en bas à gauche de la jauge d'essence. En vrai il y a la place, et c'est visible bien plus rapidement sans trop perdre la route de vue
Borgil
Borgil
cb250
cb250


Revenir en haut Aller en bas

[TUTO] montage rapport engager AliExpress (chinois) Empty Re: [TUTO] montage rapport engager AliExpress (chinois)

Message par Chipstade le Jeu 08 Mar 2018, 10:28

@Borgil a écrit:Le mien est placé directement sur le compteur, en bas à gauche de la jauge d'essence. En vrai il y a la place, et c'est visible bien plus rapidement sans trop perdre la route de vue
Je ne quitte pas la route de vue non plus, puis sa éclaire vraiment bien même avec le soleil c’est vraiment top!! ton emplacement est pas mal mais on vois bien la bidouille que tu a du faire une patte qui tiens avec des rizzlans et du chatterton, sinon c’est pas mal toi aussi
Chipstade
Chipstade
cb50
cb50


Revenir en haut Aller en bas

[TUTO] montage rapport engager AliExpress (chinois) Empty Re: [TUTO] montage rapport engager AliExpress (chinois)

Message par Borgil le Jeu 08 Mar 2018, 12:11

Oui y'a une patte métallique qui sert de support. Mais c'est discret et se voit pas du tout
Je prendrai une photo si tu veux
Borgil
Borgil
cb250
cb250


Revenir en haut Aller en bas

[TUTO] montage rapport engager AliExpress (chinois) Empty Re: [TUTO] montage rapport engager AliExpress (chinois)

Message par Chipstade le Jeu 08 Mar 2018, 14:31

@Borgil a écrit:Oui y'a une patte métallique qui sert de support. Mais c'est discret et se voit pas du tout
Je prendrai une photo si tu veux
Oui je veux bien une petite photo Wink
Chipstade
Chipstade
cb50
cb50


Revenir en haut Aller en bas

[TUTO] montage rapport engager AliExpress (chinois) Empty Re: [TUTO] montage rapport engager AliExpress (chinois)

Message par stratoscott le Sam 21 Avr 2018, 17:32

Salut et merci pour le tuto. Ça fonctionne impec' Juste une précision pour ceux qui ont le C-ABS, le connecteur rouge est bien planqué sous ce qui semble être un répartiteur de freinage.
stratoscott
stratoscott


Revenir en haut Aller en bas

[TUTO] montage rapport engager AliExpress (chinois) Empty Re: [TUTO] montage rapport engager AliExpress (chinois)

Message par Flo59 le Mar 24 Avr 2018, 09:28

Super tuto, très bien détaillé.

Aurais-tu le lien de l'article ?

Je crois que je vais me laisser tenter bounce
Flo59
Flo59


Revenir en haut Aller en bas

[TUTO] montage rapport engager AliExpress (chinois) Empty Re: [TUTO] montage rapport engager AliExpress (chinois)

Message par desmo le Mer 25 Avr 2018, 06:31

king2 Merci
desmo
desmo
Admin


http://www.cb1000r.org

Revenir en haut Aller en bas

[TUTO] montage rapport engager AliExpress (chinois) Empty Indicateur de rapport engagé

Message par Flo59 le Mer 25 Avr 2018, 14:25

C'est commandé pour moi,

Petite question où se situe le branchement sur la moto ?

Sur le quel tu viens brancher ton indicateur de rapport engagé ?
Flo59
Flo59


Revenir en haut Aller en bas

[TUTO] montage rapport engager AliExpress (chinois) Empty Re: [TUTO] montage rapport engager AliExpress (chinois)

Message par Spoonh le Jeu 20 Déc 2018, 13:25

Super tuto !

Merci pour le partage.

Spoonh


Revenir en haut Aller en bas

[TUTO] montage rapport engager AliExpress (chinois) Empty Re: [TUTO] montage rapport engager AliExpress (chinois)

Message par freejuga le Dim 06 Sep 2020, 14:14

Merci pour le tuto!

J'ai commandé le même 22€ livré sur ebay... je l'ai placé comme toi c'est rapide et très lisible, juste le fil qui est pas très jolie mais bon un gadget très utile...

Ps: Attention pour le réinitialiser il dise de couper la moto 5 fois de suite entre 3 et 5 sur la notice hors il faut couper la moto 6 fois... comme le gipro...

[TUTO] montage rapport engager AliExpress (chinois) 200906021244161374
