Support de plaque Zief Concept (perso)

Message par Zief le Sam 24 Sep 2011, 07:22

Grâce aux tutos postés sur ce forum j'ai pu me faire une idée précise du design que je voulais pour mon support de plaque.
Je remercie donc tous ceux qui partagent comme ça leurs idées, et j'en profite pour en faire autant.

Le cahier de charges était simple: propre, solide et que ça fasse 'aux normes' (inclinaison 30° maxi, supports de clignotants de chaque côtés, éclairage de plaque).

Pour la réalisation j'ai acheté une plaque d'acier de 500x250 et d'épaisseur 1mm.

Le support "d'origine":


Schéma sur papier et plaque:

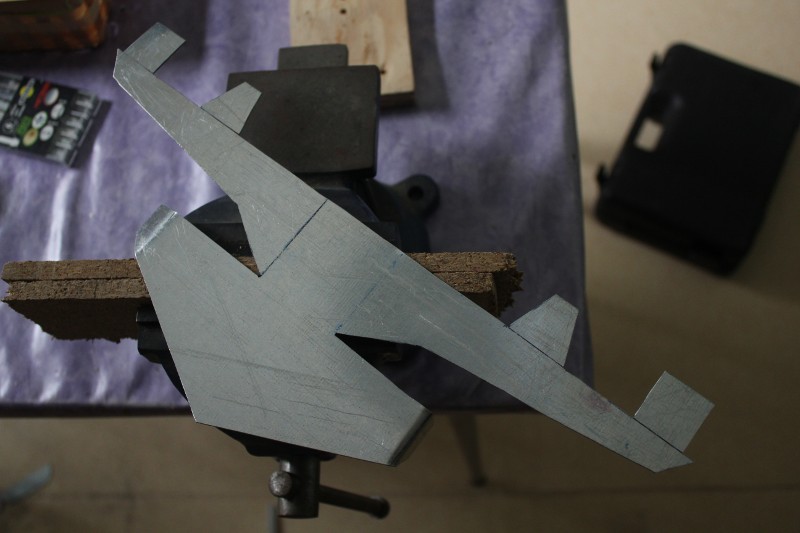

Une fois découpée (utiliser une scie sauteuse avec une lame pour acier, ça coupe tout seul)



Le support peint, une couche d'apprêt et une couche de noir:

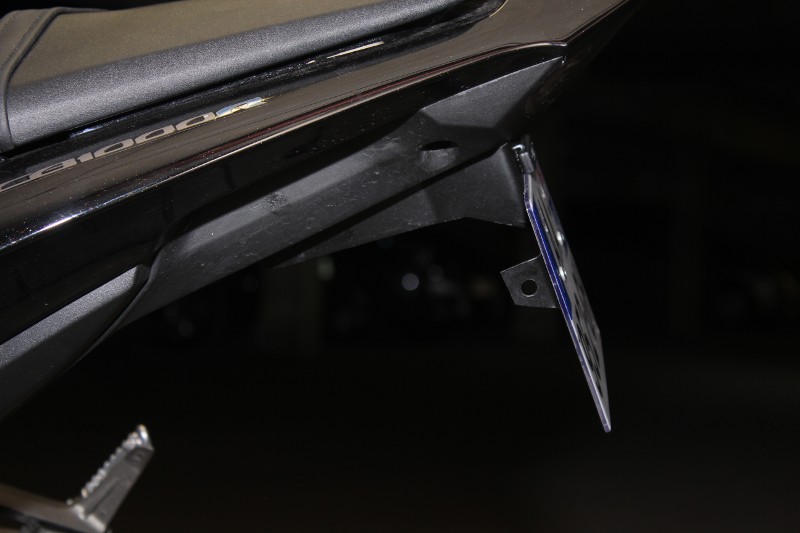

Le support monté:
(les vis d'origine n'étaient pas fournies j'ai donc utilisé 4 boulons M4x20 + 4 écrous + 8 rondelles)



Le montage ne bronche par d'un poil.

Maj: Photo avec les clignotants


Si vous avez des questions...

Zief.


Dernière édition par Zief le Sam 21 Jan 2012, 09:11, édité 1 fois
avatar
Zief


Revenir en haut Aller en bas

Re: Support de plaque Zief Concept (perso)

Message par Black Betterave le Sam 24 Sep 2011, 07:37

clapping king2 clapping king2 clapping king2 clapping king2 clapping king2 clapping king2 clapping king2 clapping king2 clapping king2 clapping king2
avatar
Black Betterave
Admin


Revenir en haut Aller en bas

Re: Support de plaque Zief Concept (perso)

Message par The FIF le Sam 24 Sep 2011, 07:39



Bo boulot, bravo !!

Très propre et s'intègre bien à la moto.



The FIF
avatar
The FIF
cb1000
cb1000


Revenir en haut Aller en bas

Re: Support de plaque Zief Concept (perso)

Message par steph66600 le Sam 24 Sep 2011, 11:40

clapping king2
avatar
steph66600
cb1000
cb1000


Revenir en haut Aller en bas

Re: Support de plaque Zief Concept (perso)

Message par Aki' #63 le Sam 24 Sep 2011, 12:07

Avec un peu d'envie , on voit qu'on peut bricoler et bien en plus king2

Beau résultat cheers
avatar
Aki' #63
cb1000
cb1000


Revenir en haut Aller en bas

Re: Support de plaque Zief Concept (perso)

Message par DroOp'S le Sam 24 Sep 2011, 12:22

+3 891653

T'es au max des 30° là, ou t'as pris de la marge ? Ca me semble bien vertical, non ?
avatar
DroOp'S
cb1000
cb1000


Revenir en haut Aller en bas

Re: Support de plaque Zief Concept (perso)

Message par steph66600 le Sam 24 Sep 2011, 14:04

C'est vrai qu'entre le mit tuning et celui-ci il ya pas mal d'écart en degrès d'inclinaison !
avatar
steph66600
cb1000
cb1000


Revenir en haut Aller en bas

Re: Support de plaque Zief Concept (perso)

Message par TriNkiLL Zer06 le Dim 25 Sep 2011, 08:08

Super king2 Beau travail king2

( un peut plus incliné , aurait était mieux )


cheers
avatar
TriNkiLL Zer06
cb1000
cb1000


Revenir en haut Aller en bas

Re: Support de plaque Zief Concept (perso)

Message par tophheCB le Lun 26 Sep 2011, 09:26

Très belle réalisation!! tu peux nous mettre les côtes que tu as prise pour dessiner ton support à plat ??
avatar
tophheCB


Revenir en haut Aller en bas

Re: Support de plaque Zief Concept (perso)

Message par Christo le Lun 26 Sep 2011, 10:03

king2
avatar
Christo
cb1000
cb1000


http://xto-mosaique.blogspot.com/

Revenir en haut Aller en bas

Re: Support de plaque Zief Concept (perso)

Message par Zief le Mer 28 Sep 2011, 17:21

Bonjour,

voici le schéma au format 1:1 (normalement).
Pour les mesures, vous référer au quadrillage qui est de 5x5mm.
Les traits noirs c'est les pliures à 90°.
Le trait rouge c'est l'endroit de la courbure.
Les perçages sont représentés par les croix, pour les clignotants : diamètre 10mm. Pour la fixation du support c'est vous qui voyez.
J'ai également fait un petit perçage en façade pour passer le fil de l'éclairage de plaque et les deux perçages pour fixer la plaque...

Effectivement je ne dépasse pas les 30° et je n'ai pas cherché à m'y mettre. J'ai trouvé que l'angle était déjà correct à 90° par rapport au pdr.
Si t'es pas limite, pas les forces de l'ordre tu irrites ! 498164


Dernière édition par Zief le Mar 04 Oct 2011, 08:07, édité 1 fois (Raison : Correction du diamètre de perçage pour les vis des clignots ne pas lire 8mm mais 10 mm)
avatar
Zief


Revenir en haut Aller en bas

Re: Support de plaque Zief Concept (perso)

Message par DroOp'S le Mer 28 Sep 2011, 17:53

Zief a écrit:
Effectivement je ne dépasse pas les 30° et je n'ai pas cherché à m'y mettre. J'ai trouvé que l'angle était déjà correct à 90° par rapport au pdr.
Si t'es pas limite, pas les forces de l'ordre tu irrites ! 498164
Tu dépasses pas les 30° ? j'aurais dit que tu en es loin...!
Et trés bon ta devise lol!
avatar
DroOp'S
cb1000
cb1000


Revenir en haut Aller en bas

Re: Support de plaque Zief Concept (perso)

Message par tophheCB le Mer 28 Sep 2011, 18:38

Trop top!! Merci icon_v
avatar
tophheCB


Revenir en haut Aller en bas

Re: Support de plaque Zief Concept (perso)

Message par Sawashié le Jeu 29 Sep 2011, 05:43

Super !
avatar
Sawashié
cb50
cb50


Revenir en haut Aller en bas

Re: Support de plaque Zief Concept (perso)

Message par psylicib le Ven 13 Jan 2012, 20:25

Je déterre un peu le topic, mais ton éclairage de plaque, où l'as tu trouvé ?
Il a l'air super petit, j'en recherche un comme celui là.

psylicib


Revenir en haut Aller en bas

Re: Support de plaque Zief Concept (perso)

Message par Aki' #63 le Ven 13 Jan 2012, 23:56

C'est homemade Smile un bout de tôle en alu, tu traces le pourtour, tu découpes, tu plies etc... enfin tout est en haut du topic Wink
avatar
Aki' #63
cb1000
cb1000


Revenir en haut Aller en bas

Re: Support de plaque Zief Concept (perso)

Message par psylicib le Sam 14 Jan 2012, 08:48

lol nan je te parles de la lumière qui éclaire ta plaque d'immatriculation. C'est des Leds je pense mais où as tu trouvé ce petit boitier ? scratch

psylicib


Revenir en haut Aller en bas

Re: Support de plaque Zief Concept (perso)

Message par gratte le Sam 14 Jan 2012, 09:27

Très bon, pas chère et super esthétique
avatar
gratte
cb1000
cb1000


Revenir en haut Aller en bas

Re: Support de plaque Zief Concept (perso)

Message par Aki' #63 le Sam 14 Jan 2012, 12:28

psylicib a écrit:lol nan je te parles de la lumière qui éclaire ta plaque d'immatriculation. C'est des Leds je pense mais où as tu trouvé ce petit boitier ? scratch

Mea culpa , j'ai lu sdp Wink Rizo en fait un, évite celui d'ermax il finit par rendre l'âme se mettant à clignoter comme une guirlande mdr
avatar
Aki' #63
cb1000
cb1000


Revenir en haut Aller en bas

Re: Support de plaque Zief Concept (perso)

Message par psylicib le Sam 14 Jan 2012, 18:27

Merci, je vais regarder ça

psylicib


Revenir en haut Aller en bas

Re: Support de plaque Zief Concept (perso)

Message par Zief le Sam 21 Jan 2012, 09:21

psylicib a écrit:[...] ton éclairage de plaque, où l'as tu trouvé ?
Il a l'air super petit, j'en recherche un comme celui là.

C'est un Chaft, 3 leds, que j'ai collé avec le double-face fourni.
Il y a un petit autocollant sur l'emballage (que j'ai gardé) sur lequel il est écrit 'Homologué C€', c'est au cas où...
REF: IN765 je l'ai payé 16€ chez mon concessionnaire.
Attention, les connectiques sont pas fournies avec !
avatar
Zief


Revenir en haut Aller en bas

Re: Support de plaque Zief Concept (perso)

Message par Beans le Ven 09 Mar 2012, 21:28

bien vu le support
ca rend bien
avatar
Beans


Revenir en haut Aller en bas

Re: Support de plaque Zief Concept (perso)

Message par DaDy le Ven 09 Mar 2012, 23:31

Je trouve ça superbe ! Avec en plus la fierté de l'avoir conçu et réalisé. BRAVO !!! 891653 icon_yes

Tiens, dis moi, j'ai remarqué ceci :



Peux-tu nous en dire plus ?
avatar
DaDy
cb1000
cb1000


Revenir en haut Aller en bas

Re: Support de plaque Zief Concept (perso)

Message par Beans le Sam 10 Mar 2012, 06:53

Zief a écrit:
psylicib a écrit:[...] ton éclairage de plaque, où l'as tu trouvé ?
Il a l'air super petit, j'en recherche un comme celui là.

C'est un Chaft, 3 leds, que j'ai collé avec le double-face fourni.
Il y a un petit autocollant sur l'emballage (que j'ai gardé) sur lequel il est écrit 'Homologué C€', c'est au cas où...
REF: IN765 je l'ai payé 16€ chez mon concessionnaire.
Attention, les connectiques sont pas fournies avec !
Chez 2@4 il est a 7.95€ trés correct niveau
qualité et homologué
bon faut rajouter les frais de porc
avatar
Beans


Revenir en haut Aller en bas

Re: Support de plaque Zief Concept (perso)

Message par thierry le Sam 10 Mar 2012, 08:50

frais de porc ! ton support de plaque arrive à dos de cochon
avatar
thierry
cb250
cb250


Revenir en haut Aller en bas

Re: Support de plaque Zief Concept (perso)
