TUTO Pose du Devil NH (avec supprime cata)

Page 1 sur 7 1, 2, 3, 4, 5, 6, 7  Suivant

Aller en bas

TUTO Pose du Devil NH (avec supprime cata) Empty TUTO Pose du Devil NH (avec supprime cata)

Message par DJ-SMD le Jeu 17 Mar 2011, 18:43

Bonjour à tous, voilà je fais ce petit tuto pour vous faire voir comment poser une semi ligne Devil sur nos CB1000R.

Première étape: Disposé d'une moto, d'un Devil NH et d'une béquille d'atelier (ça peut être fais sans mais c'est mieux d'en avoir une)

Moto Ok

TUTO Pose du Devil NH (avec supprime cata) Dsc00120

Devil NH Ok

TUTO Pose du Devil NH (avec supprime cata) Dsc00136


Alors je vous conseille de mettre des couvertures de chaque côté pour pouvoir vous allongé sans vous salir.

Bon on commence prenez vos cahiers et vos crayons. Pour ceux qui on le pot d'origine, il y a d'autre tuto pour le démonter (sans tuto ça reste très simple) la j'avais un Ixil

Alors on commence à viré l'ixil

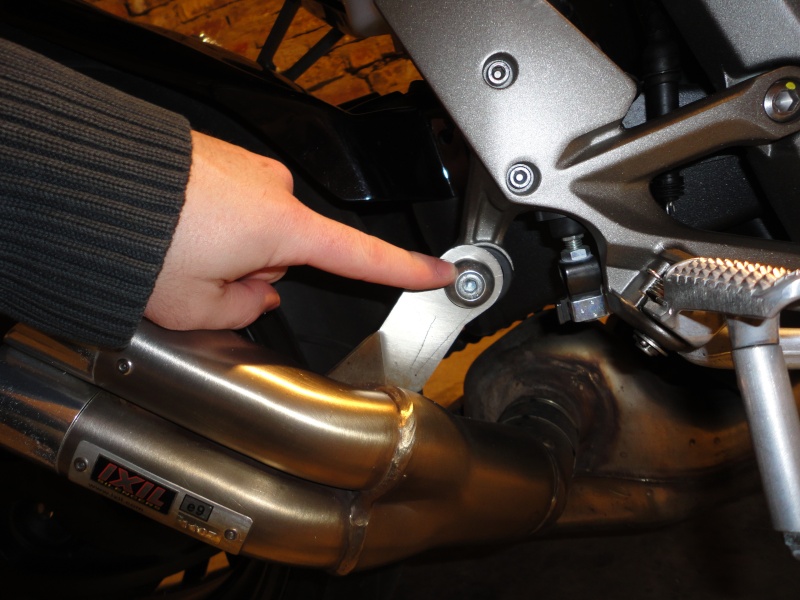

La vis
TUTO Pose du Devil NH (avec supprime cata) Dsc00140

Le collier
TUTO Pose du Devil NH (avec supprime cata) Dsc00141

Voilà il ne reste que le cata

TUTO Pose du Devil NH (avec supprime cata) Dsc00142

Ixil déposé

TUTO Pose du Devil NH (avec supprime cata) Dsc00143

Alors maintenant on s'attaque au catalyseur

Il faut virer la petite plaque de chaleur

TUTO Pose du Devil NH (avec supprime cata) 110

TUTO Pose du Devil NH (avec supprime cata) 211

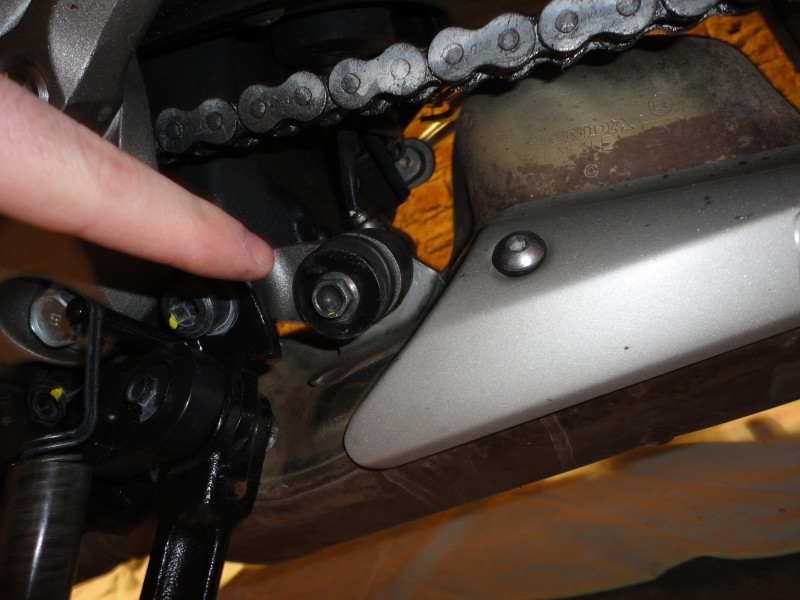

Ensuite la vis qui maintien le cata

TUTO Pose du Devil NH (avec supprime cata) Dsc00144

Après les colliers qui relis le cata au collecteur

TUTO Pose du Devil NH (avec supprime cata) Dsc00145

TUTO Pose du Devil NH (avec supprime cata) Dsc00155

Une fois les colliers desserré, le cata peut être retiré, alors le mieux c'est de taper avec un marteau et une planche en bois sur le cata à cette endroit (photo prise sur un autre tuto)

TUTO Pose du Devil NH (avec supprime cata) Img_0210

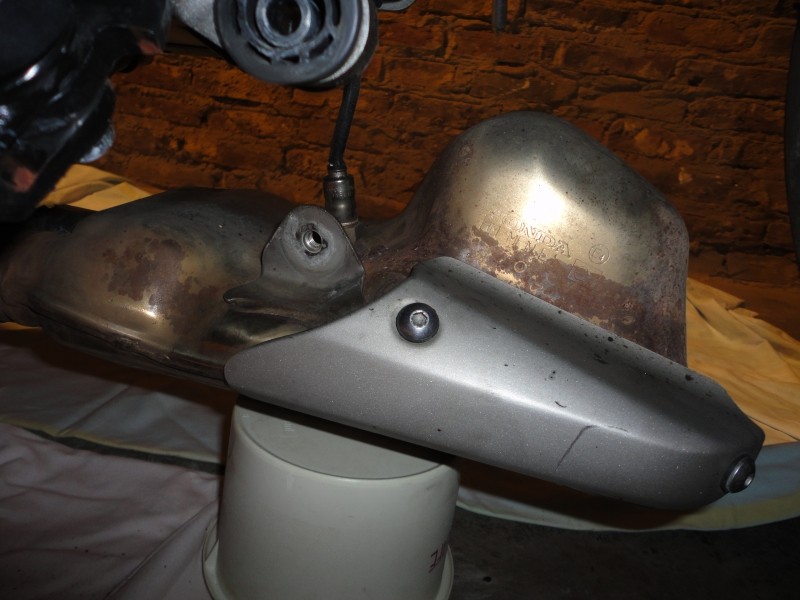

Une fois le cata retiré du collecteur, je vous conseille de le poser sur une boite ou autre, pour évité que ça tire sur le câble de la sonde lambada

TUTO Pose du Devil NH (avec supprime cata) Dsc00147

TUTO Pose du Devil NH (avec supprime cata) Dsc00148

Après débloquer la sonde lambda, et ensuite tourner le cata en maintenant la sonde droite, (faite comme si vous dévissé le cata) vous pouvez déconnecter la sonde sinon, mais la prise est chiante d'accès.

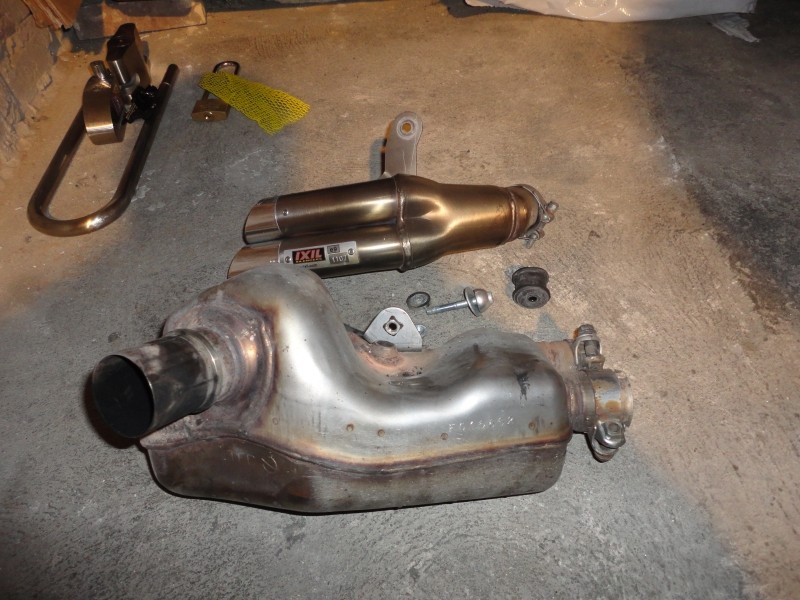

Cata déposé

TUTO Pose du Devil NH (avec supprime cata) Dsc00149

On voit bien la sonde qui pend

TUTO Pose du Devil NH (avec supprime cata) Dsc00150

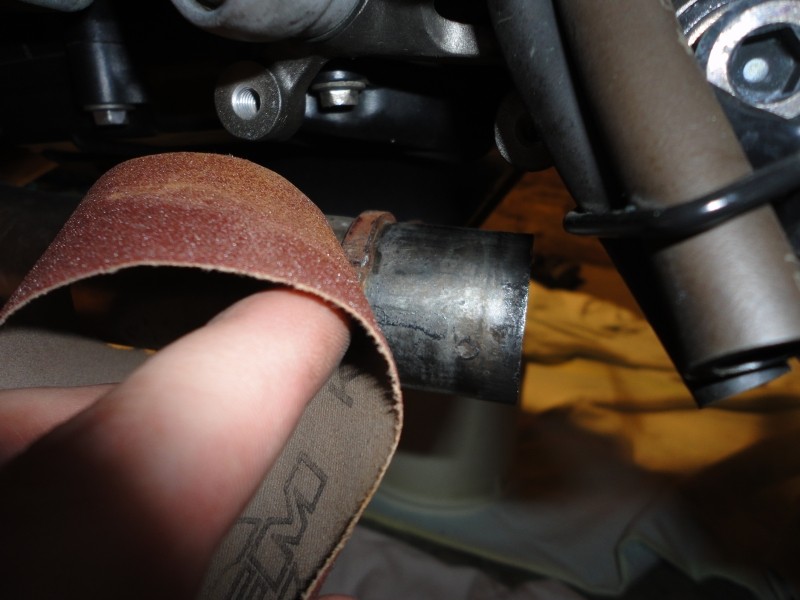

Ensuite je vous conseille de passé un petit coup de papier à poncer sur le collecteur (la partie qui va rentré dans le supprime cata Devil)

TUTO Pose du Devil NH (avec supprime cata) Dsc00151

Après on va placer le supprime cata

Le voici

TUTO Pose du Devil NH (avec supprime cata) Dsc00152

Au niveau du Y il va falloir mettre les joints fournis par Devil !! Alors sois vous les mettez directement dans le Y comme je l'ai fais, ou sois sur le collecteur.

Sans les joints

TUTO Pose du Devil NH (avec supprime cata) Dsc00153

Avec les joints

TUTO Pose du Devil NH (avec supprime cata) Dsc00154

Après placé la sonde lambda dans le supprime cata, vous pouvez déjà la serrer (faite attention de pas trop faire tournoyé le câble de la sonde)

Ensuite vous pouvez placer le supprime cata sur votre collecteur (oubliez pas de placer les colliers avant)

TUTO Pose du Devil NH (avec supprime cata) Dsc00214

Une fois votre supprime cata placé sur le collecteur, placer les colliers et serrer sans bloqué (avant de bloquer il faut mettre le silencieux)

Passons donc au silencieux

Que voici

TUTO Pose du Devil NH (avec supprime cata) Dsc00215

Placer la petite patte qui va supporter le silencieux (sans la serrer)

TUTO Pose du Devil NH (avec supprime cata) Dsc00216

Après placer votre silencieux, le supprime cata rentre dans le silencieux, après metter les ressort à l'aide d'un tourne vis

TUTO Pose du Devil NH (avec supprime cata) Dsc00217

TUTO Pose du Devil NH (avec supprime cata) Dsc00218

TUTO Pose du Devil NH (avec supprime cata) Dsc00219

Ensuite mettre la ceinture du silencieux et le fixé à la patte (c'est chiant à faire)

TUTO Pose du Devil NH (avec supprime cata) Dsc00220

Voilà vous pouvez commencé à serrer les vis, moi j'ai commencé à serrer celle de la ceinture du silencieux ensuite suivez les photos

TUTO Pose du Devil NH (avec supprime cata) Dsc00221

La patte

TUTO Pose du Devil NH (avec supprime cata) Dsc00222

Les colliers

TUTO Pose du Devil NH (avec supprime cata) Dsc00223

TUTO Pose du Devil NH (avec supprime cata) Dsc00224

Remettez la petite plaque à chaleur

TUTO Pose du Devil NH (avec supprime cata) 110

TUTO Pose du Devil NH (avec supprime cata) 211


N’oubliez pas de retirer le silent bloc sur la fixation du catalyseur en dessous de la chaîne

TUTO Pose du Devil NH (avec supprime cata) Dsc00225

Voilà il vous reste plus qu'une vis et le silent bloc le cata et le silencieux

TUTO Pose du Devil NH (avec supprime cata) Dsc00226

Voici le résulta

TUTO Pose du Devil NH (avec supprime cata) Dsc00227

TUTO Pose du Devil NH (avec supprime cata) Dsc00228

TUTO Pose du Devil NH (avec supprime cata) Dsc00229

TUTO Pose du Devil NH (avec supprime cata) Dsc00210

TUTO Pose du Devil NH (avec supprime cata) Dsc00211

TUTO Pose du Devil NH (avec supprime cata) Dsc00212


Alors avec DB Killer



Sans DB Killer



Alors avec ou sans ??




Maintenant GGGGGGAAAAAZZZZZZ TUTO Pose du Devil NH (avec supprime cata) 266550 TUTO Pose du Devil NH (avec supprime cata) 266550 TUTO Pose du Devil NH (avec supprime cata) 266550 TUTO Pose du Devil NH (avec supprime cata) 266550




Dernière édition par DJ-SMD le Sam 28 Avr 2012, 14:48, édité 20 fois
DJ-SMD
DJ-SMD
cb1000
cb1000


http://www.cb1000r.org/t15616-sbk-848evo-de-flo

Revenir en haut Aller en bas

TUTO Pose du Devil NH (avec supprime cata) Empty Re: TUTO Pose du Devil NH (avec supprime cata)

Message par -OLIVERider- le Jeu 17 Mar 2011, 18:50

Alors là je dis BRAVO ! clapping clapping clapping clapping clapping clapping clapping clapping clapping clapping

Superbe tuto, avec les pièges à cons à éviter et tout... clair, net, précis, belle tofs... sans déc' DJ, félicitations king2

Et merci d'avance pour tous les coupaings à qui çà pourrait servir Smile
-OLIVERider-
-OLIVERider-
cb1000
cb1000


Revenir en haut Aller en bas

TUTO Pose du Devil NH (avec supprime cata) Empty Re: TUTO Pose du Devil NH (avec supprime cata)

Message par vince 38 le Jeu 17 Mar 2011, 18:52

oui féloche.... 891653
vince 38
vince 38
cb1000
cb1000


http://motardsinside.forumactif.com/forum.htm

Revenir en haut Aller en bas

TUTO Pose du Devil NH (avec supprime cata) Empty Re: TUTO Pose du Devil NH (avec supprime cata)

Message par DJ-SMD le Jeu 17 Mar 2011, 19:01

YEAH Merci les potos, cherchant moi-même des tutos pour la pose du Devil, et en n'ayant rien trouvé, j'ai décidé de le faire moi-même Wink

J’espère que ça va en aider pas mal Wink
DJ-SMD
DJ-SMD
cb1000
cb1000


http://www.cb1000r.org/t15616-sbk-848evo-de-flo

Revenir en haut Aller en bas

TUTO Pose du Devil NH (avec supprime cata) Empty Re: TUTO Pose du Devil NH (avec supprime cata)

Message par vince 38 le Jeu 17 Mar 2011, 19:10

normal que tu n'est rien trouvé devil tu doit le marqué avec 2 lle a la fin car y en a plusieurs si tu me crois pas demande a l'empagué d'olive.. TUTO Pose du Devil NH (avec supprime cata) 338424 TUTO Pose du Devil NH (avec supprime cata) 338424
vince 38
vince 38
cb1000
cb1000


http://motardsinside.forumactif.com/forum.htm

Revenir en haut Aller en bas

TUTO Pose du Devil NH (avec supprime cata) Empty Re: TUTO Pose du Devil NH (avec supprime cata)

Message par -OLIVERider- le Jeu 17 Mar 2011, 19:13

T'es frappé Vince TUTO Pose du Devil NH (avec supprime cata) 338424 TUTO Pose du Devil NH (avec supprime cata) 338424 TUTO Pose du Devil NH (avec supprime cata) 338424

C'est normal que tu n'aies pas trouvé de tuto dessus car c'est du NH donc uniquement pour de la piste biensur siffleg3 siffleg3 icon_mrgreen donc çà touche moins de monde siffleg3 siffleg3
-OLIVERider-
-OLIVERider-
cb1000
cb1000


Revenir en haut Aller en bas

TUTO Pose du Devil NH (avec supprime cata) Empty Re: TUTO Pose du Devil NH (avec supprime cata)

Message par Invité le Jeu 17 Mar 2011, 20:26

Hello, tu vendrais pas ton ixil du coût??

Invité
Invité


Revenir en haut Aller en bas

TUTO Pose du Devil NH (avec supprime cata) Empty Re: TUTO Pose du Devil NH (avec supprime cata)

Message par DJ-SMD le Jeu 17 Mar 2011, 20:36

juju05 a écrit:Hello, tu vendrais pas ton ixil du coût??

oui je le vend là http://www.cb1000r.org/t11230-ixil-hyperflow
DJ-SMD
DJ-SMD
cb1000
cb1000


http://www.cb1000r.org/t15616-sbk-848evo-de-flo

Revenir en haut Aller en bas

TUTO Pose du Devil NH (avec supprime cata) Empty Re: TUTO Pose du Devil NH (avec supprime cata)

Message par cbrmat62 le Jeu 17 Mar 2011, 20:51

super le tuto, chapeau clapping king2
cbrmat62
cbrmat62
cb100
cb100


Revenir en haut Aller en bas

TUTO Pose du Devil NH (avec supprime cata) Empty Re: TUTO Pose du Devil NH (avec supprime cata)

Message par MatMonCoco le Jeu 17 Mar 2011, 21:48

Tip top le tuto! Beau boulot...

J'adore les "protéges" ressort avec le "devil" écrit dessus. Jusqu'au bout du détail...!
MatMonCoco
MatMonCoco


Revenir en haut Aller en bas

TUTO Pose du Devil NH (avec supprime cata) Empty Re: TUTO Pose du Devil NH (avec supprime cata)

Message par DJ-SMD le Ven 18 Mar 2011, 12:28

Merci les gars j'ai fait quelque modif du tuto pour être encore plus précis
DJ-SMD
DJ-SMD
cb1000
cb1000


http://www.cb1000r.org/t15616-sbk-848evo-de-flo

Revenir en haut Aller en bas

TUTO Pose du Devil NH (avec supprime cata) Empty Re: TUTO Pose du Devil NH (avec supprime cata)

Message par Coincoinjulcaz le Ven 18 Mar 2011, 14:58

Super tuto, et alors ton impression niveau sonorité et rpm ???

Coincoinjulcaz


Revenir en haut Aller en bas

TUTO Pose du Devil NH (avec supprime cata) Empty Re: TUTO Pose du Devil NH (avec supprime cata)

Message par DJ-SMD le Ven 18 Mar 2011, 15:09

j'ai fait qu'un petit essai depuis, pour la sonorité, il fais presque qu'autan de bruit que l'ixil, pourtant il y a la chicane, donc sans ça doit-être Diabolique Twisted Evil Twisted Evil Twisted Evil Twisted Evil , vu que j'ai fait que le tour du pâté de maison, j'ai pas pu apprécier plus que ça, mais j'ai eu l'impression qu'elle monté plus dans les tours, et qu'elle aimé ça la cochonne !! Je pense me baladé ce weekend pour voir ce que ça donne, niveau pétarade j'en ai eu aucune, au ralenti le moteur tourne très bien, j'ai eu aucun trou dans les accélérations, je confirme donc que ça fonctionne très bien sans boitier Wink , je verrais ce week-end si je ne peux pas faire une petite vidéo
DJ-SMD
DJ-SMD
cb1000
cb1000


http://www.cb1000r.org/t15616-sbk-848evo-de-flo

Revenir en haut Aller en bas

TUTO Pose du Devil NH (avec supprime cata) Empty Re: TUTO Pose du Devil NH (avec supprime cata)

Message par Coincoinjulcaz le Ven 18 Mar 2011, 15:13

alors ca serait super cool....

Coincoinjulcaz


Revenir en haut Aller en bas

TUTO Pose du Devil NH (avec supprime cata) Empty Re: TUTO Pose du Devil NH (avec supprime cata)

Message par RIRI le Ven 18 Mar 2011, 16:38

Beau tuto clapping clapping clapping
RIRI
RIRI
Moderateur


Revenir en haut Aller en bas

TUTO Pose du Devil NH (avec supprime cata) Empty Re: TUTO Pose du Devil NH (avec supprime cata)

Message par Francky le Ven 18 Mar 2011, 18:31

Bravo pour le tuto!! et jolies photos bien prises! 891653

Pour moi la galère, c'était es joints, ça m'a bien pris la tête pour les mettre correctement et enfiler le tout sans que ça bouge.
Mais je vois que Devil à changer le design de son logo et de la plaque, ça c'est peu être amélioré de ce coté la.
Sinon, essayer avec un peu de WD40, ca aide.

Pour la sonde, je conseille de la tourner de 4/5 tours dans le sens inverse des aiguilles d'une montre avant de la visser sur le décata.
Comme ça, une fois vissée sur le décata, le fil ne reste pas en torsion.


Dernière édition par Francky le Sam 19 Mar 2011, 11:20, édité 1 fois
Francky
Francky
cb250
cb250


Revenir en haut Aller en bas

TUTO Pose du Devil NH (avec supprime cata) Empty Re: TUTO Pose du Devil NH (avec supprime cata)

Message par Christo le Ven 18 Mar 2011, 20:37

Génial ! cheers
Christo
Christo
cb1000
cb1000


http://xto-mosaique.blogspot.com/

Revenir en haut Aller en bas

TUTO Pose du Devil NH (avec supprime cata) Empty Re: TUTO Pose du Devil NH (avec supprime cata)

Message par steph66600 le Ven 18 Mar 2011, 22:29

TUTO Pose du Devil NH (avec supprime cata) 337435 TUTO Pose du Devil NH (avec supprime cata) 337435 TUTO Pose du Devil NH (avec supprime cata) 694773 TUTO Pose du Devil NH (avec supprime cata) 694773 TUTO Pose du Devil NH (avec supprime cata) 77192 B R A V O !!!!!!!!!!!!!!!!!!!!!!!

Superbe tuto DJ-SMD !!!! Vraiment bien bossé TUTO Pose du Devil NH (avec supprime cata) 266714 cheers
steph66600
steph66600
cb1000
cb1000


Revenir en haut Aller en bas

TUTO Pose du Devil NH (avec supprime cata) Empty Re: TUTO Pose du Devil NH (avec supprime cata)

Message par DJ-SMD le Sam 19 Mar 2011, 11:15

Merci les gars Wink , si vous voyez quelques modif à faire pour que ce soit encore plus compréhensible dîtes le moi, je les ferais Wink
DJ-SMD
DJ-SMD
cb1000
cb1000


http://www.cb1000r.org/t15616-sbk-848evo-de-flo

Revenir en haut Aller en bas

TUTO Pose du Devil NH (avec supprime cata) Empty Re: TUTO Pose du Devil NH (avec supprime cata)

Message par merckel le Dim 20 Mar 2011, 09:57

TUTO Pose du Devil NH (avec supprime cata) Dsc00214


beau tuto mais la tasse de café que tu a pas TUTO Pose du Devil NH (avec supprime cata) 430371 TUTO Pose du Devil NH (avec supprime cata) 430371 TUTO Pose du Devil NH (avec supprime cata) 430371 TUTO Pose du Devil NH (avec supprime cata) 430371 TUTO Pose du Devil NH (avec supprime cata) 338424 TUTO Pose du Devil NH (avec supprime cata) 338424 TUTO Pose du Devil NH (avec supprime cata) 338424 TUTO Pose du Devil NH (avec supprime cata) 338424
merckel
merckel
cb250
cb250


Revenir en haut Aller en bas

TUTO Pose du Devil NH (avec supprime cata) Empty Re: TUTO Pose du Devil NH (avec supprime cata)

Message par -OLIVERider- le Dim 20 Mar 2011, 10:03

Nan çà c'est celle du chien, souvent ils se boivent un coup comme des vieux potos TUTO Pose du Devil NH (avec supprime cata) 430371 TUTO Pose du Devil NH (avec supprime cata) 430371 TUTO Pose du Devil NH (avec supprime cata) 430371 puis après le chien il prend des poses et DJ le photographie.... sont space quand-même ??? scratch

TUTO Pose du Devil NH (avec supprime cata) 338424 TUTO Pose du Devil NH (avec supprime cata) 338424 TUTO Pose du Devil NH (avec supprime cata) 338424 TUTO Pose du Devil NH (avec supprime cata) 338424 TUTO Pose du Devil NH (avec supprime cata) 338424 TUTO Pose du Devil NH (avec supprime cata) 338424 TUTO Pose du Devil NH (avec supprime cata) 338424
-OLIVERider-
-OLIVERider-
cb1000
cb1000


Revenir en haut Aller en bas

TUTO Pose du Devil NH (avec supprime cata) Empty Re: TUTO Pose du Devil NH (avec supprime cata)

Message par DJ-SMD le Dim 20 Mar 2011, 10:10

bien vu Oliv TUTO Pose du Devil NH (avec supprime cata) 338424 TUTO Pose du Devil NH (avec supprime cata) 338424 TUTO Pose du Devil NH (avec supprime cata) 338424

la preuve regarde dans l'état qu'il était après avoir eu ça dose de café

TUTO Pose du Devil NH (avec supprime cata) Img_0110
DJ-SMD
DJ-SMD
cb1000
cb1000


http://www.cb1000r.org/t15616-sbk-848evo-de-flo

Revenir en haut Aller en bas

TUTO Pose du Devil NH (avec supprime cata) Empty Re: TUTO Pose du Devil NH (avec supprime cata)

Message par merckel le Dim 20 Mar 2011, 10:13

TUTO Pose du Devil NH (avec supprime cata) 430371 TUTO Pose du Devil NH (avec supprime cata) 430371 TUTO Pose du Devil NH (avec supprime cata) 430371 TUTO Pose du Devil NH (avec supprime cata) 338424 TUTO Pose du Devil NH (avec supprime cata) 338424
merckel
merckel
cb250
cb250


Revenir en haut Aller en bas

TUTO Pose du Devil NH (avec supprime cata) Empty Re: TUTO Pose du Devil NH (avec supprime cata)

Message par -OLIVERider- le Dim 20 Mar 2011, 10:15

TUTO Pose du Devil NH (avec supprime cata) 338424 TUTO Pose du Devil NH (avec supprime cata) 338424 TUTO Pose du Devil NH (avec supprime cata) 338424 TUTO Pose du Devil NH (avec supprime cata) 338424 TUTO Pose du Devil NH (avec supprime cata) 338424 TUTO Pose du Devil NH (avec supprime cata) 338424 TUTO Pose du Devil NH (avec supprime cata) 338424

Tiens, pour le plaisir, j'm'en lasse pas de celle là :

[img]TUTO Pose du Devil NH (avec supprime cata) Img_3810[/img]

king2 king2 king2 king2 king2 king2 king2 king2
-OLIVERider-
-OLIVERider-
cb1000
cb1000


Revenir en haut Aller en bas

TUTO Pose du Devil NH (avec supprime cata) Empty Re: TUTO Pose du Devil NH (avec supprime cata)

Message par DJ-SMD le Dim 20 Mar 2011, 10:22

TUTO Pose du Devil NH (avec supprime cata) 338424 TUTO Pose du Devil NH (avec supprime cata) 338424 TUTO Pose du Devil NH (avec supprime cata) 338424

tien celle la cadeau

TUTO Pose du Devil NH (avec supprime cata) Loulou10

il a le Devil dans la peau TUTO Pose du Devil NH (avec supprime cata) 430371
DJ-SMD
DJ-SMD
cb1000
cb1000


http://www.cb1000r.org/t15616-sbk-848evo-de-flo

Revenir en haut Aller en bas

TUTO Pose du Devil NH (avec supprime cata) Empty Re: TUTO Pose du Devil NH (avec supprime cata)

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 7 1, 2, 3, 4, 5, 6, 7  Suivant

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
